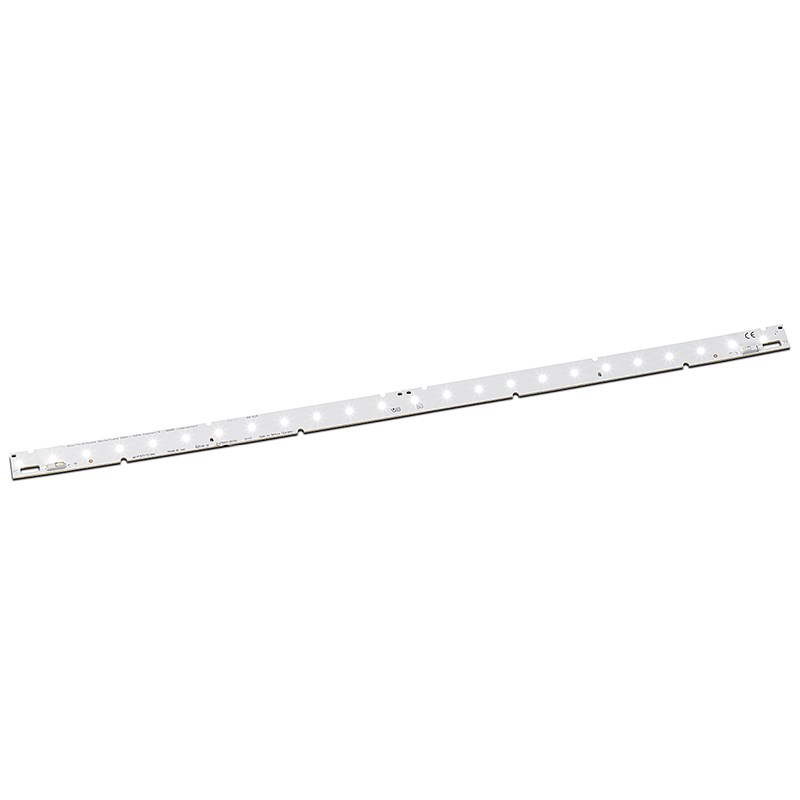

Светодиодный модуль WU-M-670-TC-930 280×20 мм, 24 чипа (арт. 570796)

Профессиональный линейный LED-модуль серииLED Line SMD W2 Comfort Gen. 2с высоким индексом цветопередачи (CRI >90) и настраиваемым током питания (250-700 мА) - это современное решение для качественного освещения с акцентом на естественную цветопередачу. 24 светодиода SMD на алюминиевой плате 280×20 мм обеспечивают равномерное свечение без засветов. Предназначен для интеграции в светильники общего, офисного и архитектурного освещения.

Ключевые особенности:

Высокий CRI >90:превосходная цветопередача, идеальная для ритейла, музеев, офисов и жилых интерьеров
Цветовая температура 3000 К: тёплый белый свет создаёт комфортную атмосферу
5 режимов тока: гибкая настройка яркости и мощности под задачи проекта без замены модуля
Компактный форм-фактор: толщина всего 6,1 мм (версия TC) позволяет устанавливать модуль в тонкие светильники
Push-in клеммы WAGO 2060: быстрый и надёжный монтаж без пайки

Модуль работает от внешних драйверов постоянного тока (Constant Current). Суммарное прямое напряжение зависит от выбранного тока и температуры, типичный диапазон составляет~22-26 Vдля конфигурации из 24 последовательно соединённых светодиодов.

Технические характеристики

Параметр	Значение
Серия	LED Line SMD W2 Comfort Gen. 2
Габариты платы	280 × 20 × 6,1 мм
Количество LED	24 чипа SMD
Цвет света	Тёплый белый (Warm White)
Цветовая температура	3000 К
Индекс цветопередачи (CRI)	>90
Угол излучения	120°
Номинальный ток	250 / 350 / 500 / 600 / 700 мА (настраивается)
Типичное напряжение (DC)	~22-26 V (зависит от тока и температуры)
Типичный световой поток*	855 / 1185 / 1670 / 1975 / 2265 лм
Типичная эффективность*	157 / 152 / 143 / 139 / 134 лм/Вт
Тип подключения	Top Connection (TC), push-in клеммы
Класс энергоэффективности (EPREL)	D
Срок службы	до 72 000 ч (L80/B10 при tp = 50 °C)
Допуск светового потока	±10%
Точность цвета	3 шага Мак-Адама

*Характеристики указаны при температуре точки пайки t_p= 50 °C. Полные данные доступны в техническом паспорте производителя.

Сферы применения

Освещение торговых залов и витрин (высокий CRI подчёркивает цвета товаров)
Офисные и административные помещения
Гостиничный сектор и премиальный жилой интерьер
Архитектурная и декоративная подсветка
Модернизация люминесцентных светильников (ретрофит T5/T8)

Преимущества

Цветопередача CRI >90- естественные цвета без искажений
Гибкая настройка мощности- один модуль под разные сценарии освещения
Высокая эффективность- до 157 лм/Вт при оптимальном токе
Надёжность- ресурс до 72 000 часов при соблюдении тепловых режимов
Простой монтаж- безвинтовые клеммы и стандартные отверстия под крепление
Сертификация- соответствие EN 60598, ENEC, EPREL

Рекомендации по подключению

Только драйверы постоянного тока (CC). Подключение к источникам напряжения (CV) выведет модуль из строя.
Расчёт напряжения: убедитесь, что выходное напряжение драйвера покрывает суммарное прямое напряжение модуля при выбранном токе (ориентировочно22-26 V).
Теплоотвод: модуль должен устанавливаться на радиатор или металлический корпус светильника для поддержания температуры точки пайкиt_p≤ 80 °C.
Последовательное подключение: при соединении нескольких модулей в цепь суммарное напряжение не должно превышать допустимый предел драйвера и требования безопасности по EN 60598.
Полярность: соблюдайте полярность при подключении - обратное включение недопустимо.

Цветность (K)

3 000
Ra

90+
IP

20
Срок службы (ч)

72 000
Высота (см)

0,61
Длина (см)

28
Ширина (см)

2
