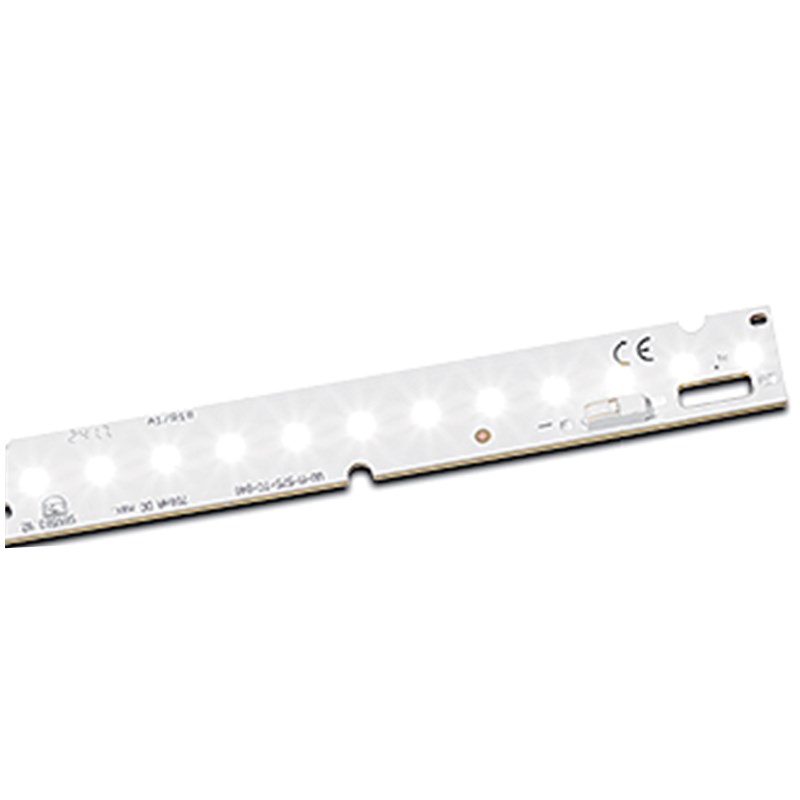

Светодиодный модуль VS WU-M-668-TC-930 (140×20 мм) | Арт. 570790
Профессиональный линейный LED-модуль серии LED Line SMD W2 Comfort Gen. 2 -L14 для интеграции в светильники и системы линейного освещения. Обеспечивает высокое качество света с индексом цветопередачи CRi 90 Ra, равномерное свечение без пульсаций и поддержку диммирования. Работает от драйверов постоянного тока с регулируемым выходным током.
Технические характеристики
Параметр | Значение |
Серия | LED Line SMD W2 Comfort Gen. 2 |
Тип изделия | Встраиваемый светодиодный модуль постоянного тока |
Габариты | 139 × 20 × 6 мм |
Рабочий ток | 250 / 350 / 500 / 600 / 700 мА (выбирается драйвером) |
Потребляемая мощность | ~3,90 Вт (при номинальном токе) |
Полезный световой поток | 595 лм |
Световая отдача | ~152-158 лм/Вт (в зависимости от тока) |
Цветовая температура | 3 000 K (тёплый белый, WW) |
Индекс цветопередачи | Ra ≥ 90 (R9 ≥ 50) |
Угол свечения | 120° (сферическое распределение) |
Класс защиты | IP20 |
Подключение | Безвинтовые клеммы (push-terminal) |
Диммирование | Да (совместим с диммируемыми драйверами) |
Ресурс | До 50 000 ч (L80/B10 при tp= 50 °C) |
Электрические характеристики
при tp=50∘Ctp=50∘C
| Количество светодиодов | Тип. напряжение пост. тока,V | Темп. коэффициент | Тип. потребляемая мощность,W | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
250 mA | 350 mA | 500 mA | 600 mA | 700 mA | mV/K | 250 mA | 350 mA | 500 mA | 600 mA | 700 mA | |
12 | 10.9 | 11.2 | 11.7 | 11.9 | 12.1 | -4.45 | 2.7 | 3.9 | 5.8 | 7.1 | 8.4 |
Допуск напряжения и потребляемой мощности: ± 10% |Требуется использование внешнего драйвера постоянного тока для светодиодов!
Преимущества
- Высокое качество света - Ra 90 для точной цветопередачи в ритейле, музеях, офисах
- Гибкая настройка яркости - совместимость с драйверами 250-700 мА под разные задачи
- Компактный профиль - высота всего 6 мм для установки в тонкие световые профили
- Надёжное подключение - безвинтовые клеммы ускоряют монтаж и обеспечивают стабильный контакт
- Поддержка диммирования - плавная регулировка яркости без мерцания
- Европейское качество - производство Vossloh-Schwabe (Германия), соответствие директивам ЕС
Область применения
- Встраиваемые и накладные линейные светильники
- Подсветка витрин, стеллажей и торговых зон
- Архитектурная и интерьерная акцентная подсветка
- Офисное и коммерческое освещение с высокими требованиями к цветопередаче
- Сборка модульных световых систем с регулируемой яркостью
Важная информация по подключению
- Модуль работает ТОЛЬКО от драйвера постоянного тока (CC) с выходным током 250 / 350 / 500 / 600 / 700 мА .
- Не подключать напрямую к источникам 12 V или 220 V - требуется специализированный LED-драйвер.
- При выборе драйвера учитывайте суммарный ток всех последовательно подключённых модулей.
- Рекомендуемая температура эксплуатации: до +50 °C в точке tpдля сохранения заявленного ресурса.
- Монтаж осуществляется на чистую, ровную поверхность; для теплоотвода рекомендуется использование алюминиевого профиля.
Закажите светодиодный модуль VS WU-M-668-TC-930 (арт. 570790) - надёжное решение от лидера в области светодиодных технологий. Гарантия качества, техническая поддержка и быстрая доставка по РФ и СНГ.
-
Цветность (K)3 000
-
Ra90
-
IP20
-
Срок службы (ч)72 000
-
Высота (см)0,6
-
Длина (см)14
-
Ширина (см)2
