Светодиодный модуль | LED линейка для светильников | 140х20мм | WU-M-668-TC-940 - 570791, Vossloh-Schwabe

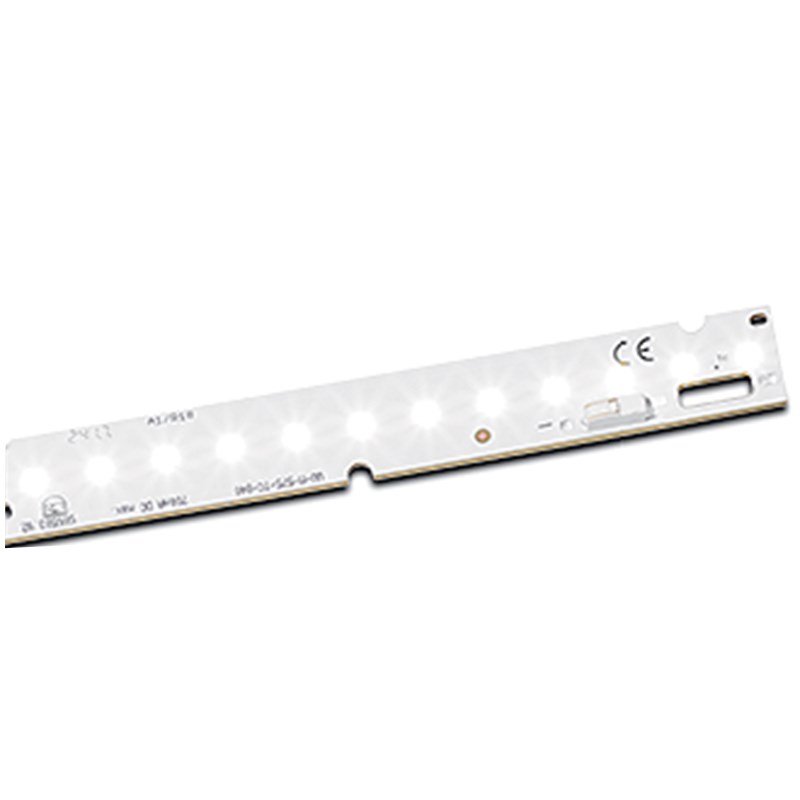

Светодиодный модуль VS WU-M-668-TC-940, 140×20 мм (арт. 570791)

Профессиональный светодиодный модульVossloh-Schwabe WU-M-668-TC-940(арт.570791) - компактное решение для встраиваемого линейного освещения с высоким индексом цветопередачи (CRI >90). Предназначен для интеграции в светильники офисного, торгового и мебельного освещения. Отличается энергоэффективностью, длительным сроком службы и гибкостью настройки яркости.

Технические характеристики

Важно:Модуль требует подключения квнешнему драйверу постоянного тока(LED constant current driver). Напряжение и мощность указаны с допуском ±10%.

Световой поток в зависимости от тока (при t_p= 50 °C)

Область применения

• Офисное освещение (потолочные и подвесные светильники)
• Торговое освещение (витрины, стеллажи, прилавки)
• Мебельная подсветка (кухни, гардеробные, шкафы)
• Замена люминесцентных ламп T5/T8 в линейных светильниках
• Архитектурная и декоративная подсветка интерьеров

Особенности монтажа

• Гибкое подключение: push-in клеммы доступны в трёх вариантах расположения - сверху (TC), снизу (BC) или малые сверху (STC)
• Крепление: модуль фиксируется винтами M4 через специальные отверстия (не использовать остальные отверстия для фиксации!)
• Безопасность: зазоры и пути утечки рассчитаны на рабочее напряжение до 350 V DC (базовая изоляция)
• Теплоотвод: для стабильной работы требуется монтаж на теплоотводящую поверхность (например, алюминиевый профиль)

Рекомендация: При установке в металлические профили, касающиеся верхнего края платы, допустимое напряжение снижается до 175 V DC (базовая изоляция).

Ключевые преимущества

• Высокий CRI >90- естественная цветопередача для ритейла и офисов
• Гибкая настройка яркости- работа в диапазоне 250-700 мА с одним модулем
• Энергоэффективность- до 165 лм/Вт при оптимальном токе
• Долговечность- срок службы свыше 72 000 часов при правильном теплоотводе
• ZHAGA-совместимые габариты- лёгкая интеграция в стандартные светильники
• Безопасность- соответствие европейским стандартам EN 62031 и EN 62471

Важные указания по эксплуатации

1. Только с драйвером постоянного тока: модуль не предназначен для прямого подключения к сети 220 V или источникам напряжения.
2. Соблюдайте полярность: обратное подключение может вывести модуль из строя.
3. Контролируйте температуру: максимальная температура в точке tp не должна превышать значения, указанные в даташите (измерение по EN 60598-1).
4. ESD-защита: при монтаже используйте антистатические меры (браслеты, заземлённые поверхности).
5. Параллельное подключение: возможно только при одинаковом количестве светодиодов в каждой ветви для симметричной нагрузки.
