WU-M-668-TC-835 140*20mm - светодиодный линейный модуль

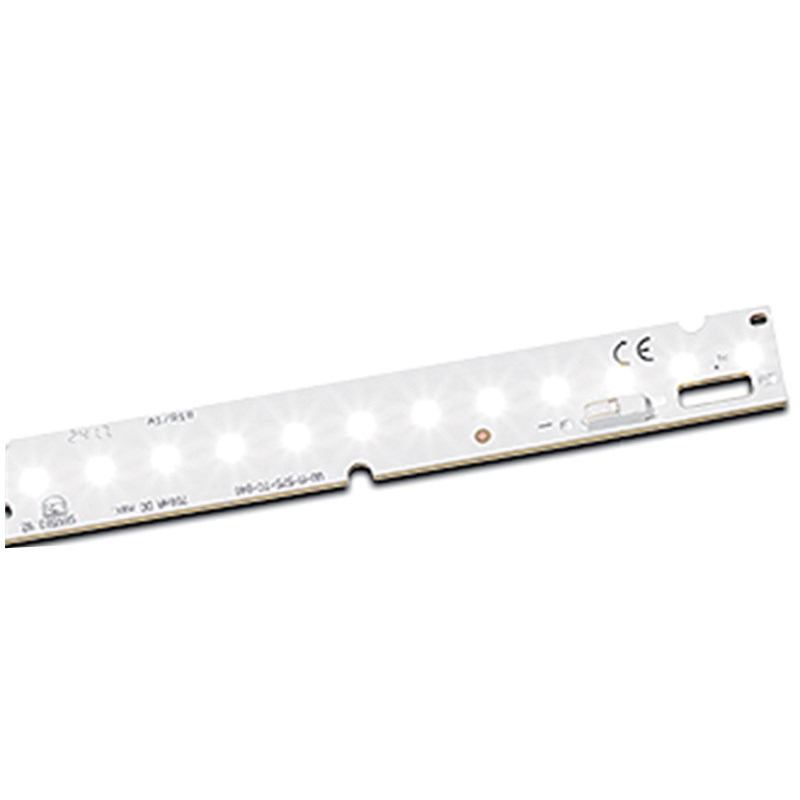

LED-модуль линейный WU-M-668-TC-835 140×20×6 мм (арт. 573052)
Высокоэффективный линейный светодиодный модуль серииLED Line SMD W2 Comfort Gen. 2от Vossloh-Schwabe. Предназначен для интеграции в светильники общего и коммерческого освещения. Обеспечивает равномерный световой поток, высокую энергоэффективность и стабильную работу при подключении к внешнему драйверу постоянного тока. Цветовая температура 3500 K - комфортный нейтрально-белый свет.
Технические характеристики
Параметр | Значение |
|---|---|
Серия | LED Line SMD W2 Comfort Gen. 2 (L14) |
Габариты (Д×Ш×В) | 140 × 20 × 6 мм |
Тип светодиода | SMD, линейный модуль |
Цветовая температура | 3500 K (нейтральный белый / Neutral White) |
Индекс цветопередачи (CRI) | ≥ 80 |
Световой поток (тип.) | 735-990 lm* (зависит от тока драйвера) |
Энергопотребление | ~3,9-5,5 W* |
Световая отдача | до 180 lm/W |
Рабочий ток | 250 / 350 / 500 / 600 / 700 mA (постоянный ток) |
Типовое напряжение | ~12-18 V DC* (зависит от тока, рассчитывается драйвером) |
Тип подключения | Винтовые безвинтовые клеммы (push-in terminals) |
Диммирование | Да (при использовании совместимого драйвера) |
Диапазон рабочих температур | до +50 °C (tp- температура платы) |
Ресурс (L90/B10) | ≥ 50 000 часов при соблюдении условий эксплуатации |
Сертификация | RoHS, CE, EPREL (регистрация ЕС) |
*Параметры светового потока, мощности и напряжения зависят от выбранного тока драйвера.
| Тип | Цвет | Цветовая темп. (К) | Световой поток / эффективность, (лм / лм/Вт) | Фотометрический код | ||||
|---|---|---|---|---|---|---|---|---|
250 мА | 350 мА | 500 мА | 600 мА | 700 мА | ||||
| WU-M--668-TC/BC/STC-835 | Тёплый белый (Warm White) | 3500 | 510 / 187 | 705 / 180 | 990 / 170 | 1175 / 165 | 1345 / 159 | 835 / 349 |
Ключевые преимущества
- Высокая энергоэффективность- световая отдача до 180 lm/W снижает эксплуатационные расходы.
- Гибкость настройки- совместим с драйверами на 250, 350, 500 и 600 mA для адаптации под разные задачи освещения.
- Компактный форм-фактор- толщина всего 6 мм позволяет встраивать модуль в тонкие светильники и декоративные конструкции.
- Качественный свет- цветовая температура 3500 K и CRI ≥ 80 обеспечивают комфортное освещение с естественной передачей цветов.
- Надёжное подключение- встроенные push-in клеммы упрощают монтаж и обеспечивают надёжный электрический контакт.
- Совместимость с диммерами- поддерживает регулировку яркости при использовании внешних драйверов с функцией диммирования.
Область применения
- Встраиваемые и накладные потолочные светильники для офисов и торговых помещений
- Линейные системы освещения в ритейле, музеях, выставочных залах
- Архитектурная и декоративная подсветка
- Модернизация существующих светильников с заменой источников света на LED
- Производство светильников под собственным брендом (OEM/ODM)
Важные технические примечания
- Требуется внешний LED-драйвер постоянного тока (CC). Модуль не подключается напрямую к сети 220 V.
- Рабочее напряжение не фиксировано- модуль управляется током (250-600 mA), напряжение на нём устанавливается драйвером автоматически в диапазоне ~12-18 V. При подборе драйвера ориентируйтесь на ток и суммарную мощность цепочки модулей.
- Теплоотвод обязателен- для обеспечения заявленного ресурса модуль должен быть установлен на радиатор или металлическое основание светильника.
- Последовательное соединение- количество модулей в цепи ограничено выходным напряжением драйвера (макс. напряжение цепи не должно превышать 340 V DC для данной серии)
-
Цветность (K)3 500
-
Ra80+
-
IP20
-
Срок службы (ч)72 000
-
Высота (см)0,61
-
Длина (см)14
-
Ширина (см)2
