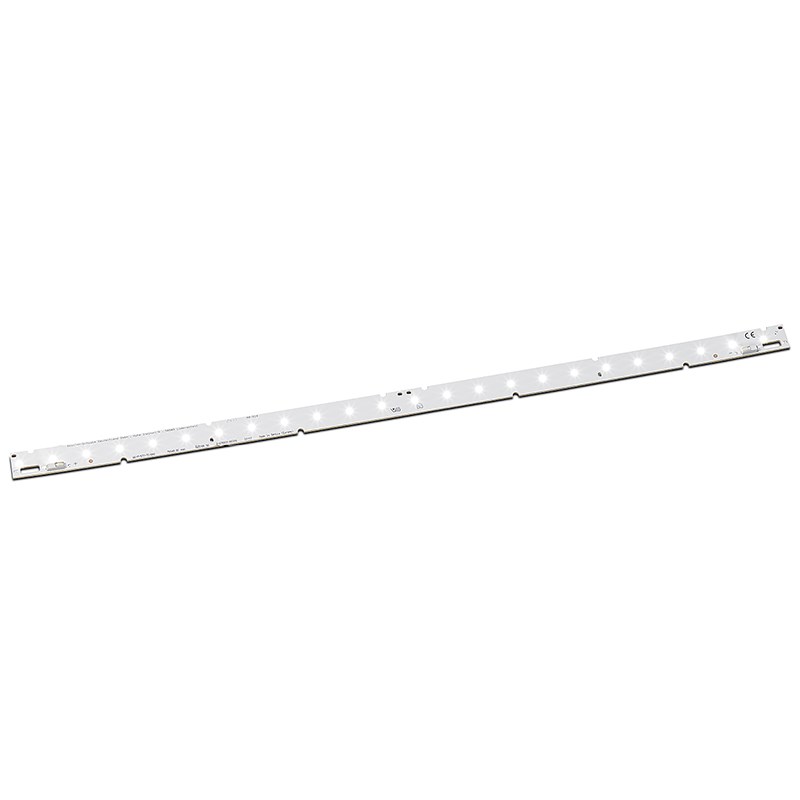

LED модуль линейный WU-M-670-TC-835 3500K 279×20 мм | Vossloh-Schwabe, 573076

Линейный светодиодный модуль серииLED Line SMD W2 Comfort Gen. 2с нейтральным белым светом (3500 K).

Предназначен для встраивания в профессиональные линейные светильники коммерческого, офисного и архитектурного освещения. Высокая энергоэффективность, компактный профиль и надёжные безвинтовые клеммы обеспечивают быструю сборку и долгий срок службы.

Технические характеристики

*Точные значения напряжения, мощности и светового потока зависят от выбранного рабочего тока.

Область применения

• Линейные встраиваемые и накладные светильники для офисов и торговых залов
• Архитектурная подсветка и декоративное освещение
• Светильники для ритейла, музеев, выставочных пространств
• Промышленное освещение с требованиями к цветопередаче
• Модернизация существующих осветительных систем на LED

Преимущества

• Гибкость настройки яркости: работа в широком диапазоне токов (250-700 мА) позволяет адаптировать световой поток под задачу
• Высокая энергоэффективность: до 195 лм/Вт в серии - экономия электроэнергии без потери качества света
• Надёжность и долговечность: ресурс до 72 000 часов с сохранением 80% светового потока (L80) и вероятностью отказа ≤10% (B10)
• Быстрый монтаж: встроенные безвинтовые клеммы (push-terminal) ускоряют сборку светильников и снижают риск ошибок при подключении
• Компактный дизайн: высота всего 6.1 мм позволяет интегрировать модуль в тонкие и минималистичные корпуса
• Стабильная цветопередача: CRI ≥ 80 обеспечивает естественное отображение цветов

Важные рекомендации по подключению и эксплуатации

1. Только постоянный ток (CC): модуль предназначен для работы с драйверами постоянного тока.Не подключайте напрямую к сети 220 V- это приведёт к мгновенному выходу из строя.
2. Совместимость драйвера: убедитесь, что выходной ток драйвера соответствует одному из значений: 250 мА, 350 мА, 500 мА, 600 мА или 700 мА.
3. Расчёт напряжения: при подборе драйвера учитывайте типичное прямое напряжение модуля (~21-25 V в зависимости от тока) и суммарное напряжение при последовательном подключении нескольких модулей.
4. Теплоотвод: для достижения заявленного срока службы монтируйте модуль на основание с хорошей теплопроводностью (алюминиевый профиль, радиатор). Температура точки пайки (tp) не должна превышать 80 °C.
5. Диммирование: поддерживается при использовании совместимых драйверов с интерфейсами DALI, 1-10 V, Push DIM или другими.
6. Монтаж: установку и электромонтаж должен выполнять квалифицированный персонал с соблюдением правил электробезопасности.

Примечание:

• Драйвер в комплект не входит. Рекомендуем подбирать источники питания из ассортимента Vossloh-Schwabe или совместимые аналоги.
